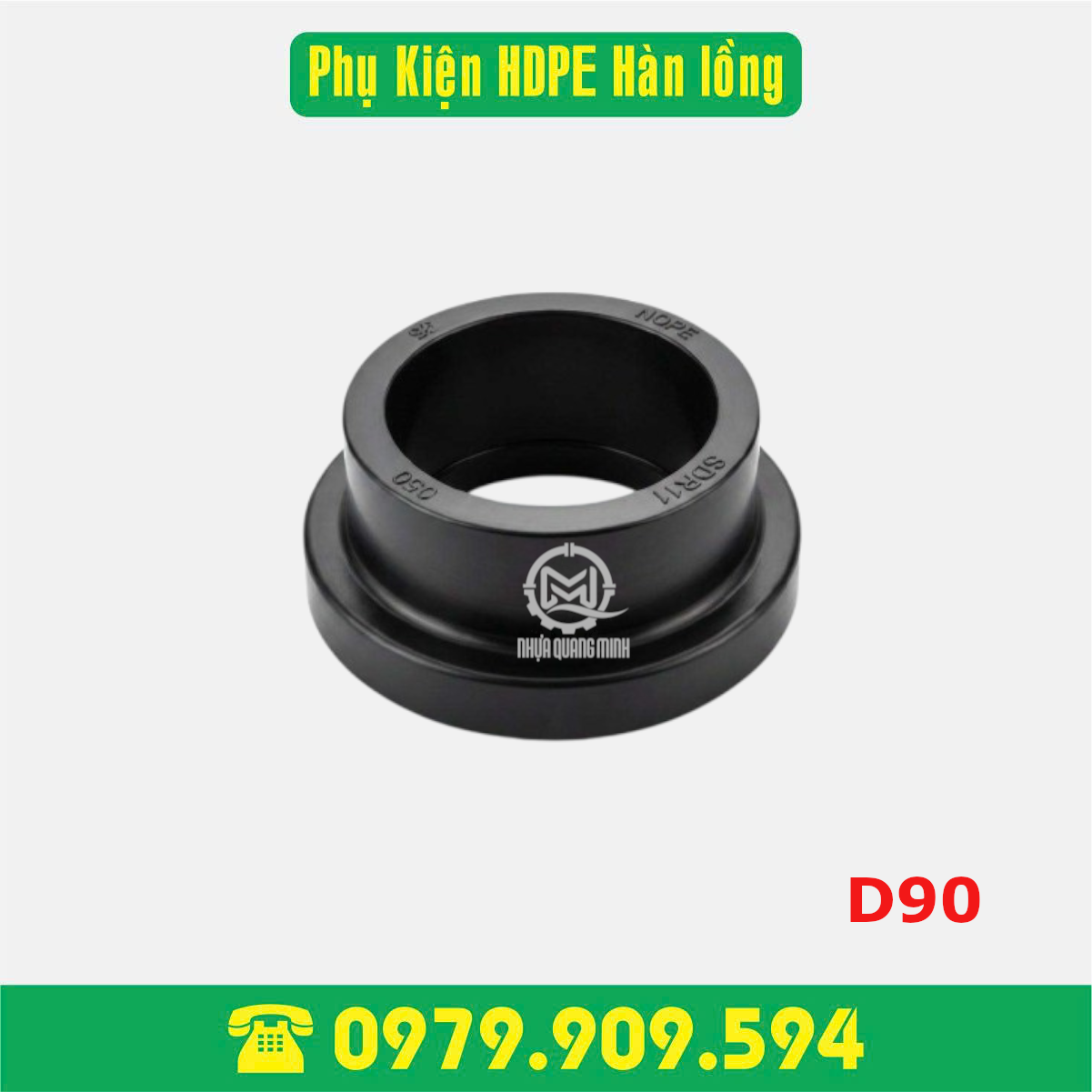

Đầu bích HDPE Φ90 (hàn lồng)

Đầu bích HDPE hàn âm dương (thường gọi là đầu chờ mặt bích hàn lồng, cổ bích hàn nhiệt hoặc stub end kết hợp bích) là phụ kiện chuyên dụng dùng để tạo ra một điểm kết nối mặt bích trên đường ống HDPE. Phụ kiện này gồm một đầu ống có phần vành loe (hoặc cổ bích liền) ở một phía để gắn vành bích rời, và đầu còn lại sử dụng phương pháp hàn lồng nhiệt (hàn âm dương) để liên kết trực tiếp, đồng khối với ống nhựa HDPE.

1. Tính năng nổi bật

• Tạo điểm kết nối linh hoạt: Giúp chuyển đổi từ hệ thống ống HDPE hàn nhiệt sang hệ thống kết nối mặt bích, cho phép dễ dàng tháo lắp van, thiết bị đo hoặc máy bơm khi cần bảo trì.

• Liên kết hàn lồng chắc chắn: Đầu hàn âm dương nung chảy và lồng khít vào ống HDPE, tạo thành một thể thống nhất liền khối, không lo rò rỉ dưới áp lực cao.

• Chống ăn mòn tuyệt đối: Được chế tạo từ hạt nhựa HDPE nguyên sinh (PE80/PE100), phụ kiện trơ hoàn toàn trước các hóa chất, axit, kiềm và nước muối, không bị gỉ sét như mặt bích kim loại thuần túy.

• Độ bền cơ học cao: Khị kết hợp với vành bích rời (thép hoặc nhựa gia cường) và bu-lông, phụ kiện chịu được lực siết lớn, phân bổ đều áp lực xung quanh chu vi ống.

• Kháng tia UV và thời tiết: Bền bỉ trong điều kiện lắp đặt nổi ngoài trời hoặc chôn ngầm dưới lòng đất.

2. Ứng dụng thực tế

• Lắp đặt van và thiết bị công nghiệp: Dùng làm điểm tựa để kẹp các loại van bướm, van cổng, y lọc, đồng hồ đo nước hoặc máy bơm vào đường ống HDPE.

• Trạm bơm và nhà máy xử lý nước: Ứng dụng rộng rãi trong các trạm bơm cấp nước sạch, hệ thống xử lý nước thải đô thị và khu công nghiệp.

• Điểm chuyển đổi đường ống: Kết nối giữa tuyến ống nhựa HDPE và hệ thống ống kim loại (thép, inox) trong các nhà máy sản xuất.

• Hệ thống tưới tiêu quy mô lớn: Lắp đặt tại các cụm van điều khiển trung tâm của hệ thống tưới tự động nông nghiệp.

3. Tham số kỹ thuật (Dải kích thước từ Phi 40 đến Phi 110)

• Chất liệu: Nhựa HDPE nguyên sinh cao cấp (PE80 hoặc PE100).

• Phương pháp kết nối: Một đầu hàn lồng nhiệt (Socket Fusion / Hàn âm dương) với ống HDPE, đầu còn lại sử dụng vành bích rời (backing ring) kết hợp bu-lông.

• Áp lực làm việc: PN10 – PN16 (chịu áp suất vận hành từ 10 đến 16 bar tùy theo kích cỡ và tiêu chuẩn vành bích đi kèm).

• Nhiệt độ vận hành: Từ 0°C đến 40°C.

• Tiêu chuẩn sản xuất: ISO 4427-3, TCVN 7305-3 (Tương thích chuẩn lỗ bích DIN, BS, hoặc ANSI).

Bảng quy cách kỹ thuật chi tiết:

Lưu ý khi thi công: Khi lắp đặt đầu bích, cần lồng vành bích rời vào thân ống trước khi thực hiện công đoạn hàn âm dương. Khi siết bu-lông kết nối với mặt bích đối diện, bắt buộc phải dùng thêm gioăng cao su làm kín ở giữa và siết bu-lông theo hình chữ X (chéo góc đối xứng) để lực ép phân bổ đều, tránh rò rỉ nước.
