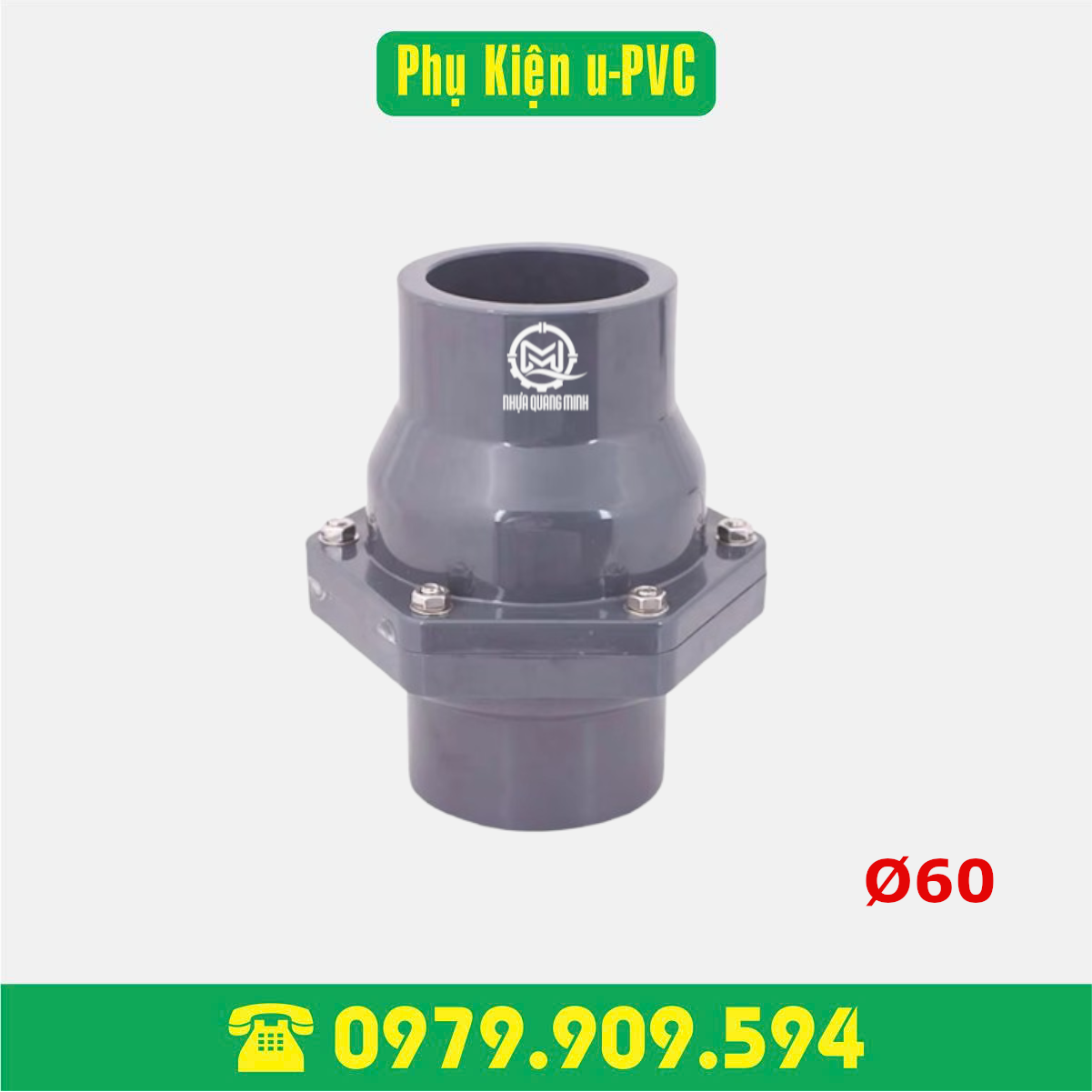

Van 1 chiều lá lật PVC Ø60

Van một chiều lá lật PVC (hay còn gọi là van check valve lá lật) dải kích thước từ Phi 60 đến Phi 220 là thiết bị cơ khí chuyên dụng dùng để kiểm soát hướng dòng chảy của chất lỏng. Van chỉ cho phép lưu chất di chuyển theo một chiều duy nhất và tự động ngăn chặn hiện tượng chảy ngược, bảo vệ máy bơm và hệ thống đường ống khỏi búa nước.

1. Mô tả chi tiết cấu tạo

• Thân van: Đúc nguyên khối từ nhựa PVC (hoặc uPVC) chất lượng cao, có bề mặt nhẵn mịn, khả năng chống ăn mòn tuyệt vời đối với hóa chất, axit loãng, kiềm và nước muối.

• Lá lật (Đĩa van): Là một tấm nhựa hoặc đĩa bản lề được treo bằng trục bản lề ở phía trên. Khi có áp lực dòng chảy đẩy tới, lá lật tự động mở lật về phía sau để nước đi qua; khi dòng chảy dừng hoặc đảo chiều, trọng lực kết hợp với áp lực ngược sẽ ép chặt lá lật vào đế van để bịt kín hoàn toàn.

• Đế van & Gioăng làm kín: Thường đi kèm vòng đệm cao su (EPDM hoặc FKM) giúp tăng cường độ khít, hạn chế tối đa rò rỉ ngay cả ở áp suất thấp.

• Nắp van: Nằm ở phía trên thân van (có thể tháo rời qua bu lông hoặc vặn ren tùy cỡ), cho phép người vận hành dễ dàng kiểm tra, vệ sinh hoặc bảo trì lá lật bên trong mà không cần tháo toàn bộ van ra khỏi đường ống.

• Kiểu kết nối: Sử dụng kiểu dán keo dung môi trực tiếp (đối với cỡ nhỏ đến trung bình) hoặc lắp bích (đối với các cỡ lớn từ Phi 90 trở lên).

2. Bảng thông số kỹ thuật chung

3. Chi tiết kích thước và ứng dụng thực tế (Từ 60 đến 220)

Dải kích thước từ 60mm đến 220mm chuyên dùng cho các hệ thống đường ống trung và lớn:

• Van 1 chiều lá lật PVC Phi 60 (DN50 – 2 inch):

  • Thường dùng cho hệ thống cấp nước đầu ra của máy bơm công suất lớn, trạm bơm tưới tiêu hoặc hệ thống lọc nước sinh hoạt tổng.

• Van 1 chiều lá lật PVC Phi 75 / Phi 90 (DN65 – DN80 / 2.5″ – 3 inch):

  • Phù hợp cho các tuyến ống phân phối chính trong nhà máy xử lý nước, hệ thống cấp thoát nước tòa nhà hoặc hệ thống ống dẫn hóa chất nồng độ thấp.

• Van 1 chiều lá lật PVC Phi 110 (DN100 – 4 inch):

  • Dòng van cỡ trung-lớn, thường dùng ở đầu ra của các máy bơm công nghiệp lưu lượng cao, hệ thống trang trại ao hồ quy mô lớn.

• Van 1 chiều lá lật PVC Phi 140 / 160 / 200 / 220 (DN125 đến DN200 / 5″ đến 8 inch):

  • Chuyên dùng cho các công trình hạ tầng cấp thoát nước công nghiệp, hệ thống tuần hoàn nước hồ bơi lớn, nhà máy xí nghiệp và các hệ thống ống chính yêu cầu lưu lượng chảy lớn, tổn thất áp suất thấp.

4. Ưu điểm và nhược điểm

Ưu điểm:

• Chống ăn mòn tốt: Chất liệu nhựa PVC/uPVC không bị gỉ sét hay ăn mòn bởi nước mặn, axit loãng và kiềm.

• Tổn thất áp suất thấp: Thiết kế lá lật mở rộng giúp lưu lượng nước qua van lớn, ít bị cản trở dòng chảy.

• Trọng lượng nhẹ, dễ lắp đặt: Nhẹ hơn nhiều so với van kim loại, thuận tiện cho việc vận chuyển, thi công và bảo trì.

• Chi phí tiết kiệm: Giá thành rẻ hơn các loại van làm bằng đồng, inox hay gang.

• An toàn vệ sinh: Không làm ô nhiễm nguồn nước, phù hợp cho nước sinh hoạt và thực phẩm.

Nhược điểm:

• Giới hạn nhiệt độ và áp suất: Chỉ chịu được nhiệt độ tối đa khoảng 55°C–60°C và áp suất trung bình (thường từ PN10 trở xuống).

• Độ kín phụ thuộc vào áp lực dòng chảy: Ở áp suất quá thấp, lá lật có thể đóng không được kín tuyệt đối như dòng van lò xo.

• Nguy cơ búa nước: Khi dòng chảy đổi chiều đột ngột với tốc độ cao, lá lật sập mạnh có thể gây tiếng ồn hoặc va đập cơ học nhẹ trong ống.

• Độ bền cơ học: Kém hơn các dòng van kim loại khi chịu va đập mạnh từ ngoại lực bên ngoài.
