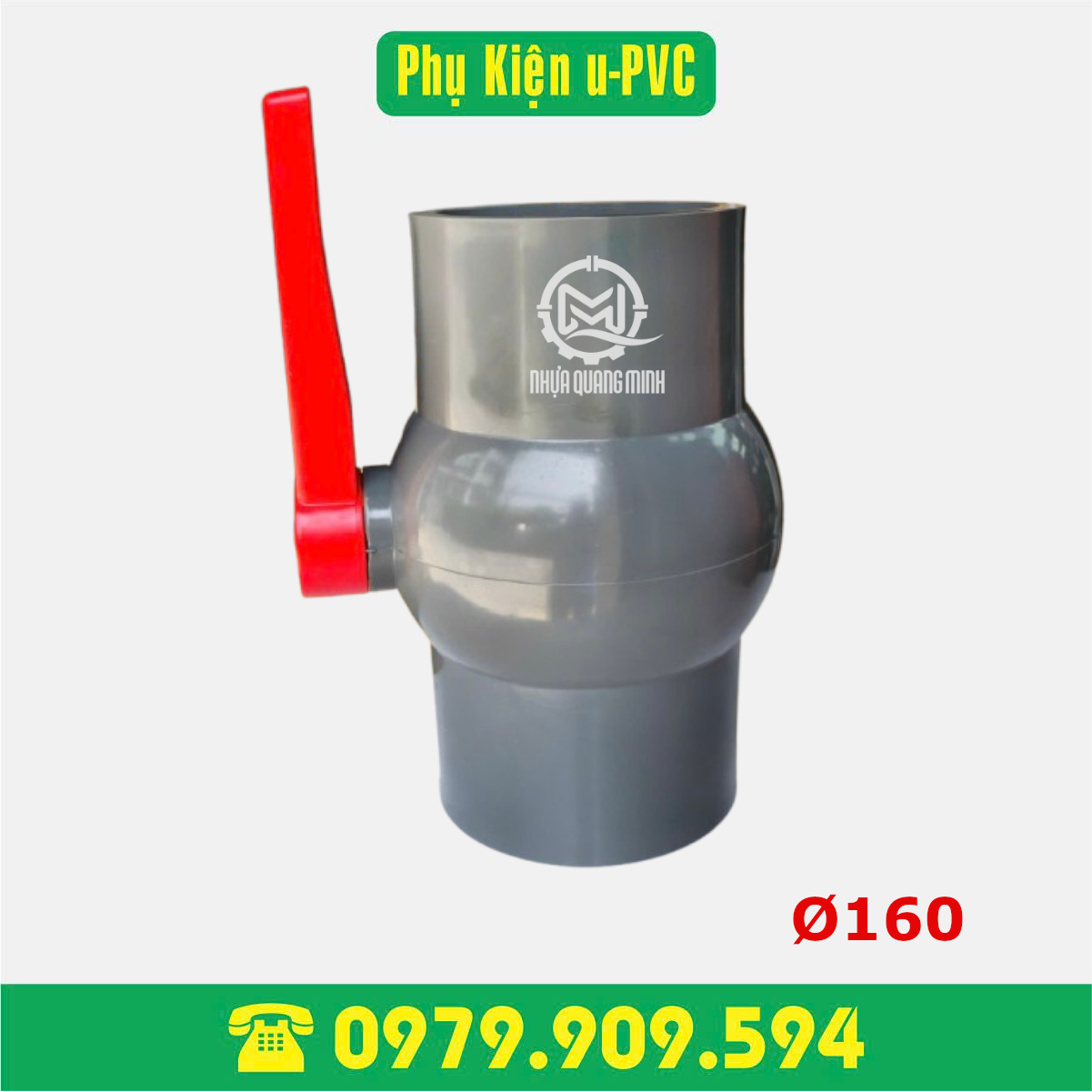

Van bi tay gạt PVC Ø160

2.150.000 ₫ N/A

Kích cỡ : D21, D27, D34, D42, D48, D60, 75/76, D90, D110/114, D125, D140, D160, D168, 200/220
Áp lực làm việc : PN10
Nhiệt độ làm việc : 0℃ – 45℃
Tiêu chuẩn : ANSI, JIS, DIN
Kiểu kết nối : dán keo
Bảo hành : 12 tháng

Van bi tay gạt PVC là dòng van công nghiệp làm từ nhựa Polyvinyl Chloride, được ứng dụng rộng rãi trong các hệ thống dẫn nước, hóa chất loãng, hệ thống xử lý nước thải và tưới tiêu nông nghiệp.

Dưới đây là mô tả chi tiết về cấu tạo, đặc điểm và thông số kỹ thuật của dòng van này từ phi 21 (DN15) đến phi 220 (DN200):

1. Đặc điểm cấu tạo và nguyên lý hoạt động

Thân van (Body): Làm từ nhựa PVC (hoặc cPVC, UPVC tùy hãng sản xuất), có khả năng chống ăn mòn hóa học tốt, chịu được áp lực làm việc ổn định và trọng lượng nhẹ, dễ dàng thi công lắp đặt.
Đĩa van / Bi van (Disc / Ball): Bộ phận trực tiếp đóng/mở dòng chảy. Đối với các size nhỏ thường dùng dạng van bi, các size lớn hơn (từ phi 60/DN50 trở lên) thường dùng dạng van bướm tay gạt để tối ưu lực đóng mở và lưu lượng.
Tay gạt (Handle): Làm bằng nhựa cứng chịu lực hoặc hợp kim phủ sơn chống gỉ, thiết kế dạng gạt vuông góc 90 độ giúp thao tác đóng mở nhanh chóng và nhẹ nhàng.
Gioăng làm kín (Seals): Thường sử dụng vật liệu EPDM hoặc PTFE (Teflon) giúp van kín khít hoàn toàn, chống rò rỉ chất lỏng và chịu được một số hóa chất nhẹ.

2. Thông số kỹ thuật chung

Dải kích thước: Phi 21 đến phi 220 (tương đương đường kính danh nghĩa từ DN15 đến DN200).
Vật liệu: Nhựa UPVC, PVC.
Áp lực làm việc: PN10 đến PN16 (tùy thuộc vào kích thước van và nhiệt độ môi chất; các size nhỏ chịu áp tốt hơn các size lớn).
Nhiệt độ làm việc: 0°C đến 45°C (hoặc tối đa lên đến 60°C đối với một số dòng nhựa cao cấp).
Kiểu kết nối: Lắp bích, dán keo (dán ống uPVC) hoặc rắc co đôi (true union) đối với các kích thước nhỏ.
Môi chất sử dụng: Nước sạch, nước thải, hóa chất nồng độ thấp, nước mặn, hệ thống dẫn khí áp lực thấp.

3. Chi tiết dải kích thước từ Phi 21 đến Phi 220

Quy cách ống (Phi / mm)	Size danh nghĩa (DN)	Kiểu van phổ biến	Áp lực làm việc tối đa	Kiểu kết nối
Phi 21	DN15 (1/2 inch)	Van bi tay gạt	PN16	Dán keo / Rắc co
Phi 27	DN20 (3/4 inch)	Van bi tay gạt	PN16	Dán keo / Rắc co
Phi 34	DN25 (1 inch)	Van bi tay gạt	PN16	Dán keo / Rắc co
Phi 42	DN32 (1-1/4 inch)	Van bi tay gạt	PN16	Dán keo / Rắc co
Phi 48	DN40 (1-1/2 inch)	Van bi tay gạt	PN16	Dán keo / Rắc co
Phi 60	DN50 (2 inch)	Van bi / Van bướm tay gạt	PN10 – PN16	Dán keo / Lắp bích
Phi 76 – Phi 90	DN65 – DN80	Van bướm tay gạt	PN10	Lắp bích / Wafer
Phi 110	DN100 (4 inch)	Van bướm tay gạt	PN10	Lắp bích / Wafer
Phi 140 – Phi 160	DN125 – DN150	Van bướm tay gạt	PN10	Lắp bích / Wafer
Phi 200 – Phi 220	DN200 (8 inch)	Van bướm tay gạt	PN10	Lắp bích / Wafer

4. Ưu điểm nổi bật

Chống ăn mòn tuyệt hảo: Không bị rỉ sét hay ăn mòn bởi nước biển, axit loãng, kiềm hoặc dung dịch muối, vượt trội hơn các dòng van kim loại thông thường trong môi trường ẩm ướt.
Trọng lượng nhẹ: Giúp giảm tải cho hệ thống giá đỡ đường ống và thuận tiện trong quá trình vận chuyển, lắp đặt trên cao hoặc không gian hẹp.
Chi phí kinh tế: Giá thành vật liệu và bảo trì thấp hơn đáng kể so với các loại van inox hoặc van đồng cùng kích cỡ.
Độ bền cao: Bề mặt trong suốt nhẵn mịn giúp giảm tối đa ma sát dòng chảy, không gây bám cặn hay phát sinh vi sinh vật gây ô nhiễm nguồn nước.
