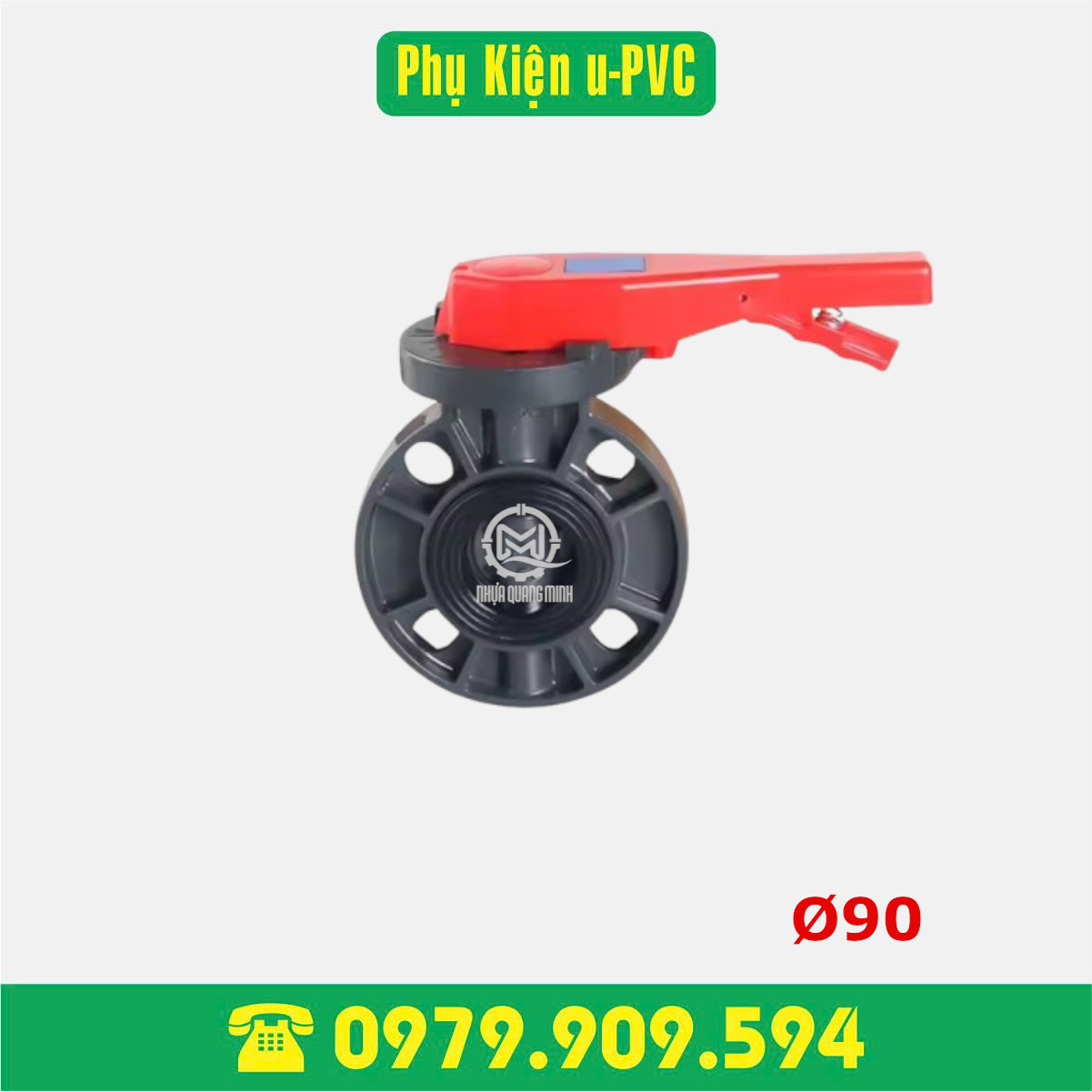

Van bướm tay gạt PVC Ø90

588.600 ₫ N/A

Kích cỡ: DN50 (2”), DN65 (2.1/2”), DN80 (3”), DN100 (4”), DN125 (5”), DN150 (6”), DN200 (8”)
Vật liệu : UPVC
Tiêu chuẩn : ANSI, DIN, JIS
Đầu nối : Mặt bích
Áp suất làm việc : 150PSI
Nhiệt độ làm việc : UPVC (0-45℃)

Van bướm tay gạt PVC là dòng van công nghiệp chuyên dụng cho các đường ống có kích thước từ trung bình đến lớn (thường từ phi 60 / DN50 trở lên). Van vận hành bằng cơ chế đĩa xoay góc 90 độ bên trong thân van để đóng, mở hoặc điều tiết lưu lượng dòng chảy chất lỏng.

Dưới đây là mô tả chi tiết về cấu tạo, đặc điểm và thông số kỹ thuật của dòng van này:

1. Đặc điểm cấu tạo

Thân van (Body): Đúc liền khối từ nhựa PVC hoặc UPVC chất lượng cao, có độ bền cơ học tốt, khả năng chống ăn mòn hóa học tuyệt vời và trọng lượng nhẹ hơn rất nhiều so với van gang hoặc van thép.
Đĩa van (Disc): Cũng làm bằng nhựa PVC/UPVC (hoặc gia cố thêm lõi thép/inox ở các size lớn tùy hãng), thiết kế dạng cánh bướm dẹt giúp dòng chảy đi qua ít bị cản trở.
Trục van (Stem): Làm bằng thép không gỉ (Inox 304 hoặc 416) chịu lực tốt, truyền lực xoắn từ tay gạt xuống đĩa van mà không bị cong vênh trong quá trình vận hành.
Tay gạt (Handle): Làm bằng nhựa cứng chịu lực hoặc hợp kim nhôm sơn tĩnh điện. Thiết kế dạng mỏ vịt kèm chốt hãm nhiều nấc giúp cố định góc mở của đĩa van ở nhiều vị trí khác nhau (điều tiết lưu lượng).
Gioăng làm kín (Seat / O-ring): Thường sử dụng vật liệu EPDM hoặc PTFE (Teflon) ôm sát mép đĩa van, đảm bảo độ kín tuyệt đối, ngăn ngừa rò rỉ lưu chất ra ngoài.

2. Thông số kỹ thuật chung

Dải kích thước phổ biến: Phi 60 đến Phi 220 (tương đương DN50 đến DN200) hoặc lớn hơn tùy nhà sản xuất.
Vật liệu thân/đĩa: Nhựa UPVC, PVC.
Vật liệu gioăng: EPDM hoặc FKM (Viton).
Áp lực làm việc: PN10 (chịu được áp suất tối đa khoảng 10 bar ở nhiệt độ thường).
Nhiệt độ làm việc: 0°C đến 45°C (tối đa có thể lên tới 60°C đối với dòng cPVC).
Kiểu kết nối: Kẹp bích (Wafer) hoặc lắp bích hai đầu, tương thích với nhiều tiêu chuẩn mặt bích quốc tế (DIN, ANSI, JIS).
Môi chất thích hợp: Nước sạch, nước thải, hệ thống xử lý nước, dung dịch hóa chất loãng, nước muối, axit và kiềm nồng độ nhẹ.

3. Bảng thông số kỹ thuật chi tiết theo quy cách

Quy cách ống (Phi / mm)	Kích thước danh nghĩa (DN)	Kích thước inch	Áp lực làm việc (Bar)	Tiêu chuẩn kết nối bích
Phi 60	DN50	2″	PN10	DIN / JIS / ANSI
Phi 75 – Phi 76	DN65	2-1/2″	PN10	DIN / JIS / ANSI
Phi 90	DN80	3″	PN10	DIN / JIS / ANSI
Phi 110	DN100	4″	PN10	DIN / JIS / ANSI
Phi 140	DN125	5″	PN10	DIN / JIS / ANSI
Phi 160	DN150	6″	PN10	DIN / JIS / ANSI
Phi 200 – Phi 220	DN200	8″	PN10	DIN / JIS / ANSI

4. Ưu điểm nổi bật

Chống ăn mòn hóa học vượt trội: Không bị rỉ sét, oxy hóa hay ăn mòn bởi các hóa chất ăn mòn mạnh (như axit loãng, kiềm, nước biển), giúp kéo dài tuổi thọ hệ thống đường ống hóa chất.
Trọng lượng siêu nhẹ: Nhẹ hơn rất nhiều so với van kim loại đồng chất, giúp giảm đáng kể áp lực lên hệ thống giá đỡ ống và dễ dàng hơn trong khâu vận chuyển, lắp đặt trên cao.
Đóng mở nhanh và nhẹ nhàng: Chỉ cần gạt tay gạt một góc 90 độ là có thể chuyển từ trạng thái đóng hoàn toàn sang mở hoàn toàn. Chốt hãm nhiều cấp độ giúp dễ dàng tinh chỉnh lưu lượng dòng chảy theo ý muốn.
Bề mặt nhẵn mịn: Lòng van nhẵn giúp dòng chảy lưu thông mượt mà, không làm giảm áp lực dòng chảy và hạn chế tối đa tình trạng bám cặn vi sinh.
