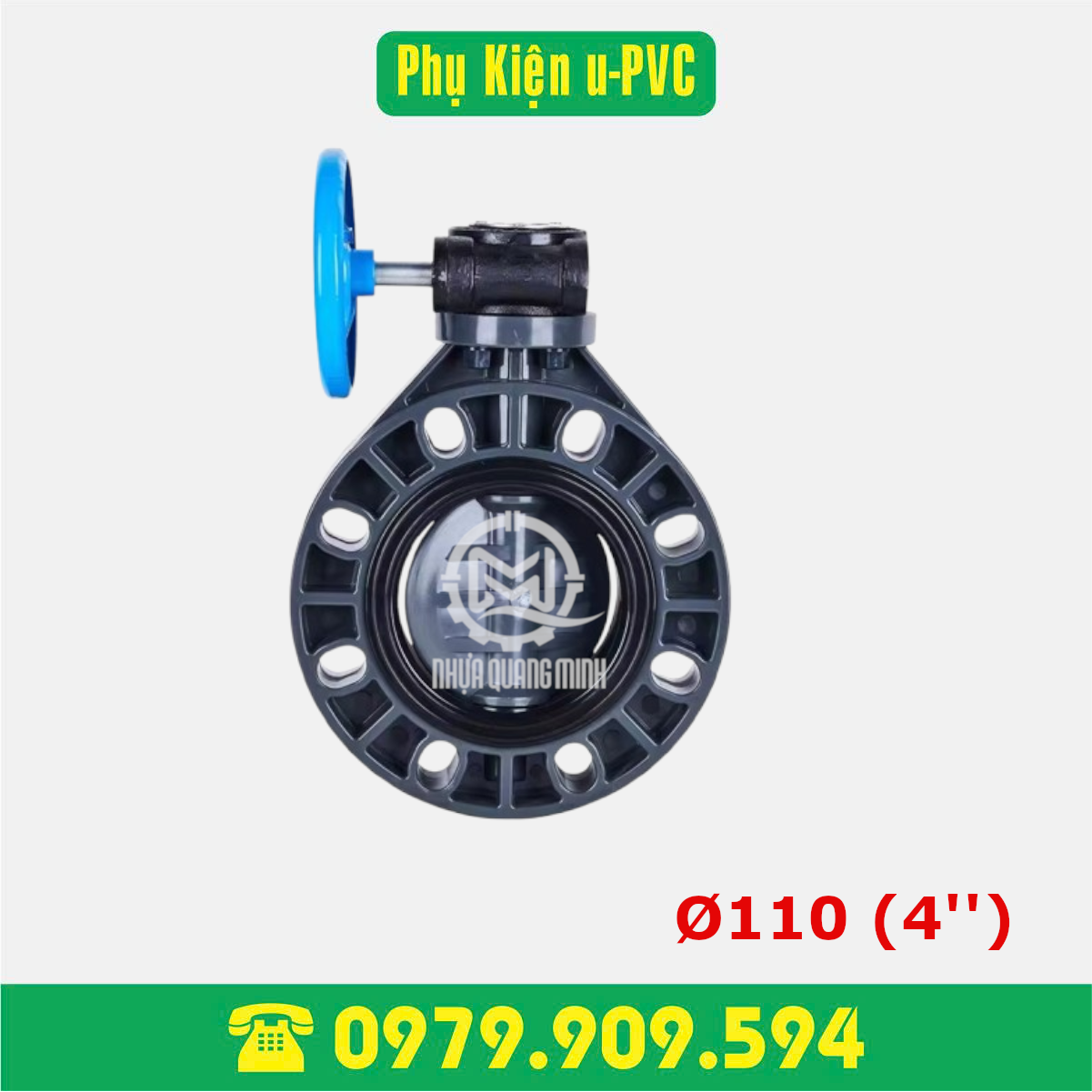

Van bướm tay quay PVC Ø110

Van bướm PVC tay quay (hay van bướm nhựa tay quay vô lăng) là dòng van công nghiệp cỡ lớn, sử dụng hộp số giảm tốc kết hợp với vô lăng xoay để hỗ trợ người vận hành đóng/mở đĩa van một cách nhẹ nhàng. Khác với van tay gạt (thường dùng cho size nhỏ), dòng tay quay chuyên dùng cho các đường ống từ trung bình đến lớn nhờ khả năng trợ lực tốt, ngăn ngừa hiện tượng búa nước và giữ cố định góc mở chính xác.

Dưới đây là mô tả chi tiết về cấu tạo, đặc điểm và thông số kỹ thuật:

1. Cấu tạo chi tiết

• Thân van (Body): Đúc nguyên khối từ nhựa PVC hoặc UPVC cao cấp, có độ bền cơ học cao, chịu lực tốt và kháng hóa chất vượt trội.

• Đĩa van (Disc): Cánh bướm nhựa PVC/UPVC nằm chính giữa dòng chảy, thiết kế tối ưu hóa dòng chảy và tiếp xúc trực tiếp với lưu chất.

• Trục van (Stem): Làm bằng thép không gỉ (Inox 304 hoặc thép chịu lực cao), chạy xuyên tâm qua thân và đĩa van, có nhiệm vụ truyền chuyển động xoắn.

• Hộp số tay quay (Gear Box): Bộ phận giảm tốc chứa hệ thống bánh răng bên trong, kết nối với vô lăng (tay quay). Khi người vận hành quay vô lăng, hộp số giúp khuếch đại mô-men xoắn, làm giảm tối đa sức người khi đóng mở các van kích thước lớn.

• Gioăng làm kín (Seat / O-ring): Sử dụng vật liệu EPDM hoặc PTFE (Teflon) ôm khít đĩa van, ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất.

2. Thông số kỹ thuật chung

• Kích thước phổ biến: DN50 đến DN500 (tương đương đường kính ống từ Phi 60 đến các dòng ống lớn hơn).

• Vật liệu chế tạo:

  • Thân & Đĩa: Nhựa PVC, UPVC.

  • Trục: Thép không gỉ (Inox).

  • Gioăng làm kín: EPDM hoặc PTFE.

  • Hộp số: Hợp kim nhôm/thép bọc sơn tĩnh điện.

• Áp lực làm việc: PN10 (chịu được áp suất tối đa 10 bar ở nhiệt độ thường; các size lớn hơn từ DN250 – DN300 có thể là PN6).

• Nhiệt độ làm việc: 0°C đến 60°C.

• Kiểu kết nối: Lắp bích kẹp (Wafer), lắp bích 2 đầu hoặc kết nối tai bích đa tiêu chuẩn (DIN, ANSI, JIS, CNS).

• Môi chất ứng dụng: Hệ thống xử lý nước thải, nhà máy hóa chất (axit loãng, kiềm, dung dịch muối), hệ thống nước sạch, nước biển và các đường ống dẫn lưu chất ăn mòn.

3. Bảng quy cách và thông số kích thước thông dụng

4. Ưu điểm nổi bật

• Vận hành nhẹ nhàng, trợ lực tốt: Nhờ tích hợp hộp số vô lăng giảm tốc, người vận hành chỉ cần tốn rất ít sức lực để xoay chuyển đĩa van ngay cả với các đường ống cỡ lớn.

• Chống ăn mòn tuyệt đối: Chất liệu nhựa PVC/UPVC không bị tác động bởi hóa chất ăn mòn mạnh, axit, kiềm hay môi trường nước muối mặn.

• Khả năng điều tiết lưu lượng chính xác: Hộp số đi kèm cơ chế bánh răng giúp cố định góc mở của cánh bướm chắc chắn ở nhiều góc độ khác nhau mà không sợ áp lực dòng chảy làm lệch vị trí.

• Độ bền cao và trọng lượng nhẹ: Nhẹ hơn đáng kể so với các dòng van gang hoặc van thép tay quay, giúp giảm tải trọng lên hệ thống giá đỡ đường ống.
