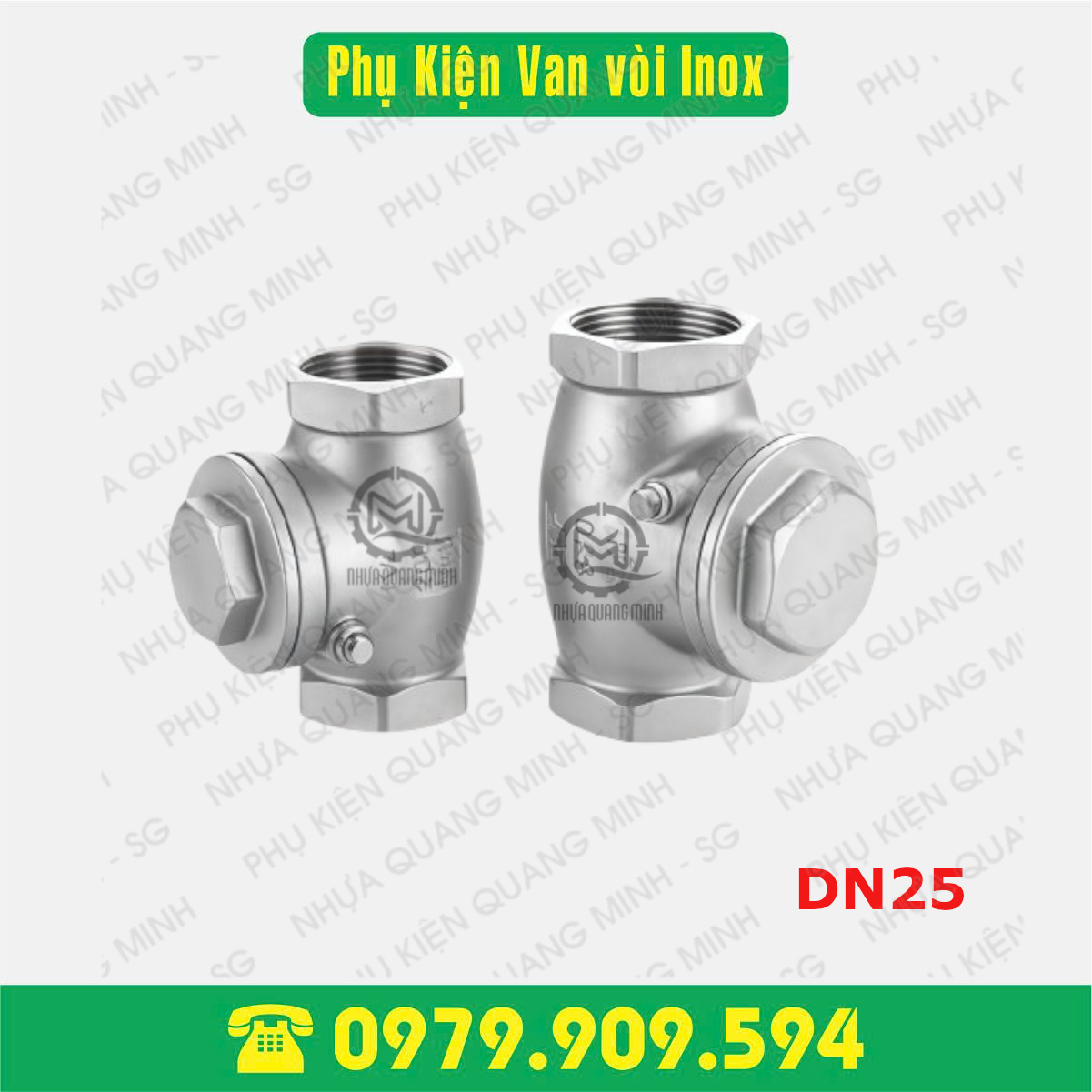

Van một chiều lá lật inox 304 Ø34

Van một chiều lá lật inox 304 (hay còn gọi là van check valve lá lật) là thiết bị tự động cho phép dòng chảy đi qua theo một hướng duy nhất và ngăn chặn hoàn toàn dòng chảy ngược lại. Khác với van bi, loại van này hoàn toàn không có tay gạt mà hoạt động dựa trên áp lực của dòng lưu chất.

Kích thước từ phi 21 đến phi 114 (tương đương DN15 đến DN100) là dải size phổ biến, chủ yếu sử dụng kiểu kết nối dạng ren (đối với size nhỏ) hoặc kết nối mặt bích/ren tùy chọn (đối với size lớn).

1. Cấu tạo & Nguyên lý hoạt động

Cấu tạo chính:
- Thân van: Đúc bằng Inox 304 nguyên khối, chịu lực và chống ăn mòn tốt.
- Đĩa van (Lá lật): Thiết kế dạng bản lề, có thể lật lên/xuống linh hoạt.
- Trục bản lề & Gioăng làm kín: Trục giữ đĩa van, gioăng (thường là PTFE hoặc Teflon) giúp làm kín tuyệt đối, tránh rò rỉ.
Nguyên lý hoạt động:
- Khi máy bơm hoạt động hoặc có dòng chảy tới, áp lực đẩy đĩa van lật mở ra, cho phép lưu chất đi qua.
- Khi máy bơm ngừng hoạt động hoặc có áp lực dòng chảy ngược lại, trọng lực cộng với lực ngược sẽ đẩy đĩa van úp chặt vào ghế van, chặn không cho chất lỏng chảy ngược về nguồn.

2. Bảng quy đổi kích thước từ Phi 21 đến Phi 114

Trong dải kích thước này, các loại van từ phi 21 đến phi 60 chủ yếu dùng kết nối ren trong, trong khi các size lớn hơn có thể có cả tùy chọn kết nối ren hoặc lắp bích.

Ký hiệu Phi (mm)	Kích thước danh định (DN)	Kích thước Inch	Kiểu kết nối phổ biến	Ứng dụng chính
Phi 21	DN15	1/2″	Ren trong	Lắp ở đầu hút/đẩy máy bơm tăng áp gia đình, hệ thống lọc nước RO.
Phi 27	DN20	3/4″	Ren trong	Chống tụt áp cho máy bơm nước sinh hoạt, tưới cây tự động.
Phi 34	DN25	1″	Ren trong	Đường ống cấp nước chính cho hộ gia đình, xưởng nhỏ.
Phi 42	DN32	1-1/4″	Ren trong	Hệ thống cấp nước tưới tiêu quy mô vừa, bơm giếng khoan.
Phi 49	DN40	1-1/2″	Ren trong	Trạm bơm cấp nước tòa nhà, hệ thống xưởng sản xuất.
Phi 60	DN50	2″	Ren trong / Mặt bích	Hệ thống đường ống công nghiệp, trạm bơm lưu lượng lớn.
Phi 76	DN65	2-1/2″	Ren / Mặt bích	Hệ thống PCCC, nhà máy xử lý nước.
Phi 90	DN80	3″	Mặt bích / Ren	Đường ống dẫn hóa chất lỏng, hệ thống cấp thoát nước nhà máy.
Phi 114	DN100	4″	Mặt bích	Hệ thống tổng nhà máy thực phẩm, dược phẩm, hóa chất.

3. Ưu điểm nổi bật

Hoạt động tự động: Không cần tác động thủ công, tiết kiệm thời gian vận hành và bảo vệ máy bơm khỏi hiện tượng búa nước, chảy ngược.
Chất liệu Inox 304 bền bỉ: Chống rỉ sét cực tốt khi tiếp xúc với nước, nước muối nhạt, dung dịch kiềm hoặc các hóa chất ăn mòn nhẹ.
Tổn thất áp suất thấp: Thiết kế lá lật mở rộng góc lớn giúp dòng chảy lưu thông mượt mà hơn so với các dòng van một chiều lò xo.
