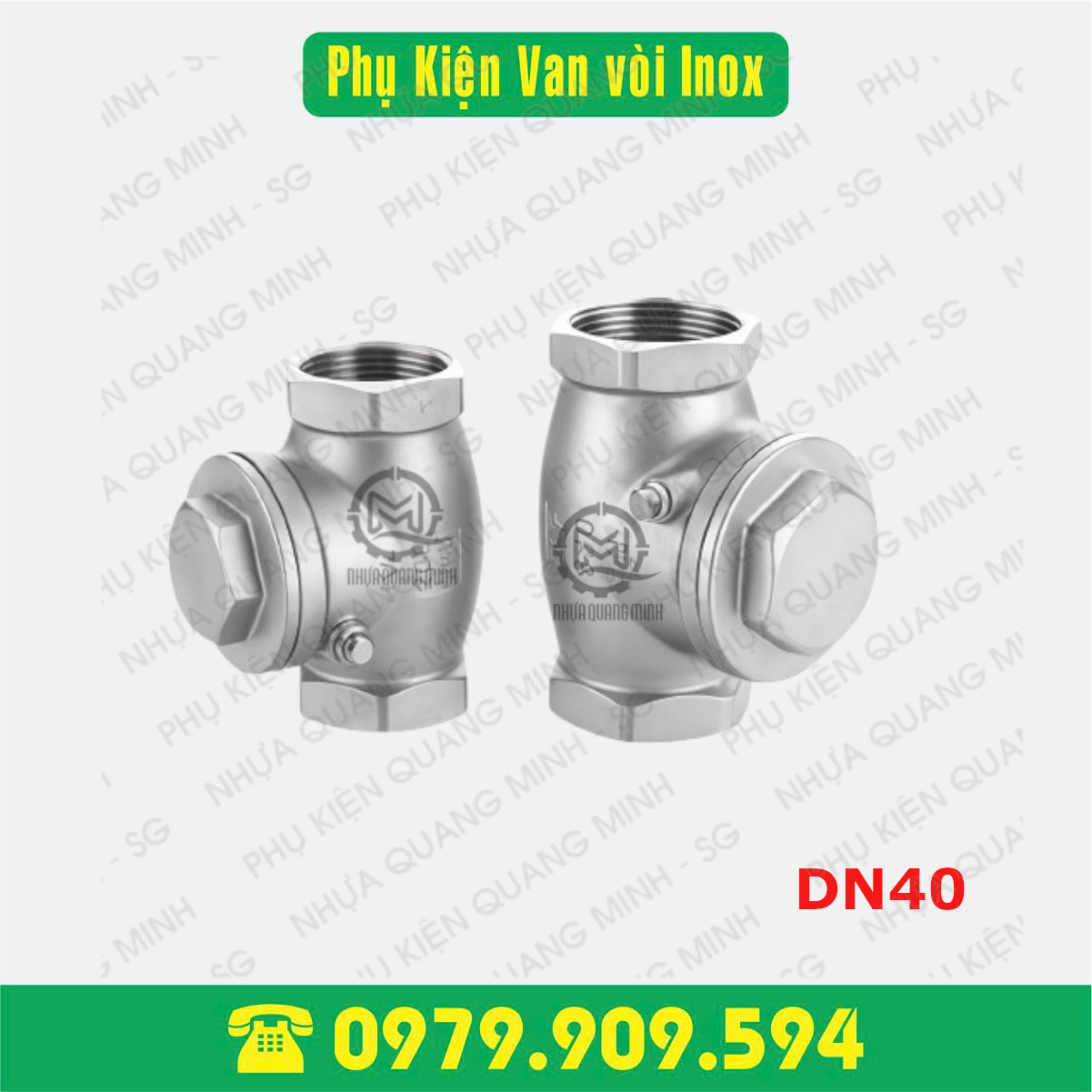

Van một chiều lá lật inox 304 Ø49

Van một chiều lá lật inox 304 (hay còn gọi là van check valve lá lật) là thiết bị tự động cho phép dòng chảy đi qua theo một hướng duy nhất và ngăn chặn hoàn toàn dòng chảy ngược lại. Khác với van bi, loại van này hoàn toàn không có tay gạt mà hoạt động dựa trên áp lực của dòng lưu chất.

Kích thước từ phi 21 đến phi 114 (tương đương DN15 đến DN100) là dải size phổ biến, chủ yếu sử dụng kiểu kết nối dạng ren (đối với size nhỏ) hoặc kết nối mặt bích/ren tùy chọn (đối với size lớn).

Van 1 chiều lá lật

Van một chiều là loại van mà lưu chất trong đường ống chỉ chảy theo một chiều nhất định mà không thể chảy ngược lại, giúp bảo vệ thiết bị đường ống. (Xem thêm van 1 chiều lá lật inox 304 nối ren)

Van một chiều lá lật inox là van một chiều có thiết kế đĩa van hình tròn và lật qua lật lại để thực hiện quá trình đóng mở, với đặc tính cho dòng chảy đi qua một chiều cố định và ngăn nước hồi về ở chiều ngược lại. Van 1 chiều lá lật inox chuyên sử dụng cho các hệ thống nước sạch, chế biến sản xuất rượu, thực phẩm sạch hoặc các nhà máy xăng dầu, hóa chất,….

Van được chế tạo bằng vật liệu inox 304, inox 316. Đây là loại vật liệu có khả năng chống ăn mòn tốt, chịu được áp lực cao, nhiệt độ cao. Van 1 chiều lá lật inox có 2 dạng kết nối là lắp ren (DN15 – DN50) và lắp bích (DN50 – DN500).

Van một chiều lá lật inox được sản xuất từ rất nhiều hãng khác nhau, và xuất xứ từ nhiều nước công nghiệp lớn như Đài Loan, Hàn Quốc, Malaysia, Trung Quốc,…

Van 1 chiều lá lật inox 304 nối ren

Van 1 chiều lá lật inox 304 nối ren là dòng van được sản xuất bằng chất liệu inox, kết nối với đường ống theo kiểu lắp ren. Van thường có kích thước bé từ DN15 – DN50.

Van 1 chiều lá lật inox nối ren khác với van 1 chiều lò xo inox nối ren là lắp theo phương nằm ngang và sử dụng sức nước làm quy chế đóng mở, chốt bản lề làm tâm điểm hoạt động cho sự đóng mở của van 1 chiều lá lật. Còn van 1 chiều lò xo ren inox 304 thì lắp thẳng đứng và sử dụng lò xo để đóng mở.

Thông số kỹ thuật

• Kích cỡ cho đường ống: DN15 – DN50.
• Vật liệu: inox chuẩn 304 hoặc 316.
• Áp lực làm việc: PN16, PN25.
• Nhiệt độ tối đa: 0-180 độ C.
• Đệm chống va đập: Teflon hoặc cao su EPDM.
• Kiểu lắp đặt trên đường ống: Lắp ren trong.
• Môi trường làm việc: Nước, hóa chất, xăng dầu,….
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc.

Cấu tạo và kích thước

Van một chiều lá lật inox được cấu tạo từ các bộ phận chính sau đây:

1. Thân van [1]: Toàn thân được làm bằng vật liệu inox 304, inox 316, ren trong.
2. Nắp van [2]: Là một nắp bịt phía trên thân van, có thể tháo rời để kiểm tra, sữa chữa van khi gặp sự cố.
3. Trục van [4]: Cố định đĩa van vào thân van, trục van này rất chắc chắn để có thể chịu được chuyển động khi đóng mở van, nhất là những hệ thống có áp lực lớn.
4. Đĩa van [5]: Có dạng hình tròn được kết nối với trục van, là bộ phận tiếp xúc trực tiếp với dòng chảy lưu chất, quá trình va đập có thể làm hư hỏng đĩa van.
5. Bulong [7]: Trên bất kì chiếc van một chiều nào cũng sử dụng bulong để cố định trục van hoặc cánh van, nhất là van một chiều lá lật.

Nguyên lý hoạt động

Khi không có dòng chảy chảy qua van, lá van dưới tác dụng của trọng lượng chính của nó sẽ ở trạng thái đóng. Khi có dòng chảy chảy qua van, dưới áp lực của dòng chảy, lá van sẽ bị đẩy khỏi vị trí đóng và cho phép dòng chảy đi qua. Khi dòng chảy ngừng lại, lá van sẽ trở về trạng thái đóng ban đầu, ngăn không cho dòng chảy chảy ngược trở lại.

Ưu điểm

Van một chiều lá lật inox có rất nhiều ưu điểm khác nhau, nhưng ưu điểm đặc biệt nhất của dòng van này là điều hướng dòng chảy theo một chiều cố định và ngăn dòng chảy ngược. Ngoài ra còn có mọt số ưu điểm sau đây :

• Được chế tạo bằng inox nên có độ bền cao, hạn chế ăn mòn do môi trường lưu chất
• Chịu được áp lực cao, nhiệt độ cao
• Kích thước đa dạng phù hợp lắp đặt cho nhiều đường ống có kích cỡ khác nhau
• Đa dạng kết nối như lắp ren hoặc lắp bích ( đa dạng tiêu chuẩn )
• Lắp đặt dễ dàng, có thể tháo rời để sữa chữa, bảo dưỡng, vệ sinh
• Sử dụng được cho nhiều môi trường nước khác nhau như nước sạch, nước thải, nước có hóa chất…

Ứng dụng

Van một chiều lá lật inox được ứng dụng trong các hệ thống máy bơm nước, chất lỏng… trong các nhà máy như:

• Nhà máy sản xuất thép.
• Nhà máy xử lí nước thải, nước sạch.
• Nhà máy sản suất chế biến thức ăn chăn nuôi.
• Nhà máy luyện kim, gang…

Khi máy bơm ngừng hoạt động hoặc có áp lực dòng chảy ngược lại, trọng lực cộng với lực ngược sẽ đẩy đĩa van úp chặt vào ghế van, chặn không cho chất lỏng chảy ngược về nguồn.

Thông tin vận chuyển

• Vận chuyển COD tận nơi toàn quốc.
• Hỗ trợ phí vận chuyển nội thành Thành phố Hồ Chí Minh với đơn hàng trên 5 triệu đồng.
• Vận chuyển các Tỉnh ngoại khu vực Thành phố Hồ Chí Minh: Hỗ trợ gửi hàng tại các đơn vị vận chuyển, các chành xe theo yêu cầu của khách. Phí ship tùy theo đơn vị vận chuyển đã được hai bên thỏa thuận với nhau. Tùy theo hình thức vận chuyển, thời gian vận chuyển có thể từ 1-4 ngày làm việc.

2. Bảng quy đổi kích thước từ Phi 21 đến Phi 114

Trong dải kích thước này, các loại van từ phi 21 đến phi 60 chủ yếu dùng kết nối ren trong, trong khi các size lớn hơn có thể có cả tùy chọn kết nối ren hoặc lắp bích.

Ký hiệu Phi (mm)	Kích thước danh định (DN)	Kích thước Inch	Kiểu kết nối phổ biến	Ứng dụng chính
Phi 21	DN15	1/2″	Ren trong	Lắp ở đầu hút/đẩy máy bơm tăng áp gia đình, hệ thống lọc nước RO.
Phi 27	DN20	3/4″	Ren trong	Chống tụt áp cho máy bơm nước sinh hoạt, tưới cây tự động.
Phi 34	DN25	1″	Ren trong	Đường ống cấp nước chính cho hộ gia đình, xưởng nhỏ.
Phi 42	DN32	1-1/4″	Ren trong	Hệ thống cấp nước tưới tiêu quy mô vừa, bơm giếng khoan.
Phi 49	DN40	1-1/2″	Ren trong	Trạm bơm cấp nước tòa nhà, hệ thống xưởng sản xuất.
Phi 60	DN50	2″	Ren trong / Mặt bích	Hệ thống đường ống công nghiệp, trạm bơm lưu lượng lớn.
Phi 76	DN65	2-1/2″	Ren / Mặt bích	Hệ thống PCCC, nhà máy xử lý nước.
Phi 90	DN80	3″	Mặt bích / Ren	Đường ống dẫn hóa chất lỏng, hệ thống cấp thoát nước nhà máy.
Phi 114	DN100	4″	Mặt bích	Hệ thống tổng nhà máy thực phẩm, dược phẩm, hóa chất.

3. Ưu điểm nổi bật

Hoạt động tự động: Không cần tác động thủ công, tiết kiệm thời gian vận hành và bảo vệ máy bơm khỏi hiện tượng búa nước, chảy ngược.

Chất liệu Inox 304 bền bỉ: Chống rỉ sét cực tốt khi tiếp xúc với nước, nước muối nhạt, dung dịch kiềm hoặc các hóa chất ăn mòn nhẹ.

Tổn thất áp suất thấp: Thiết kế lá lật mở rộng góc lớn giúp dòng chảy lưu thông mượt mà hơn so với các dòng van một chiều lò xo.
